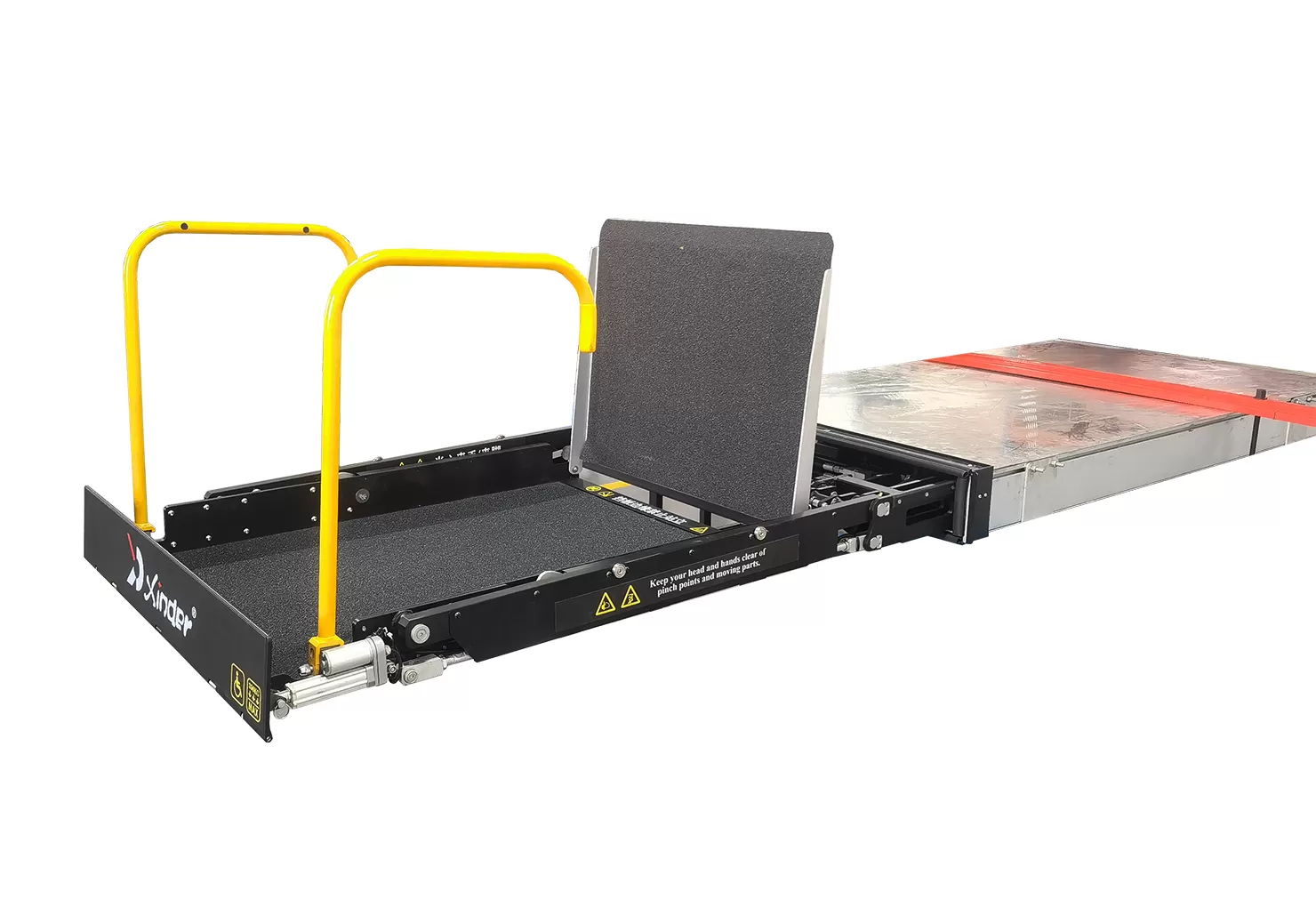

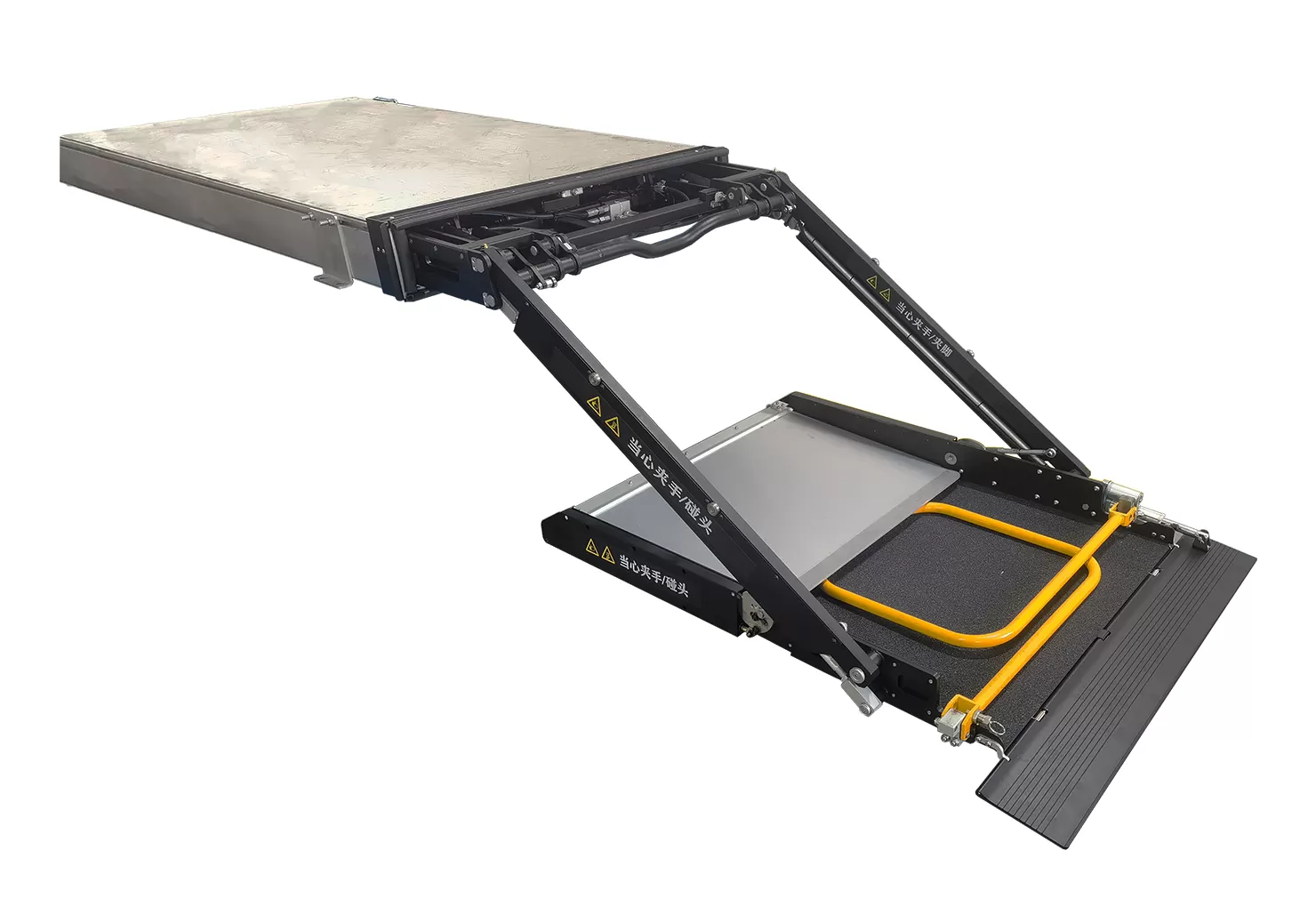

Elevador de silla de ruedas UVL-PA (en el paso del autobús)

Name: Elevador de silla de ruedas UVL-PA (en el paso del autobús)
Brand: Xinder-Tech Electronics Co., Ltd.

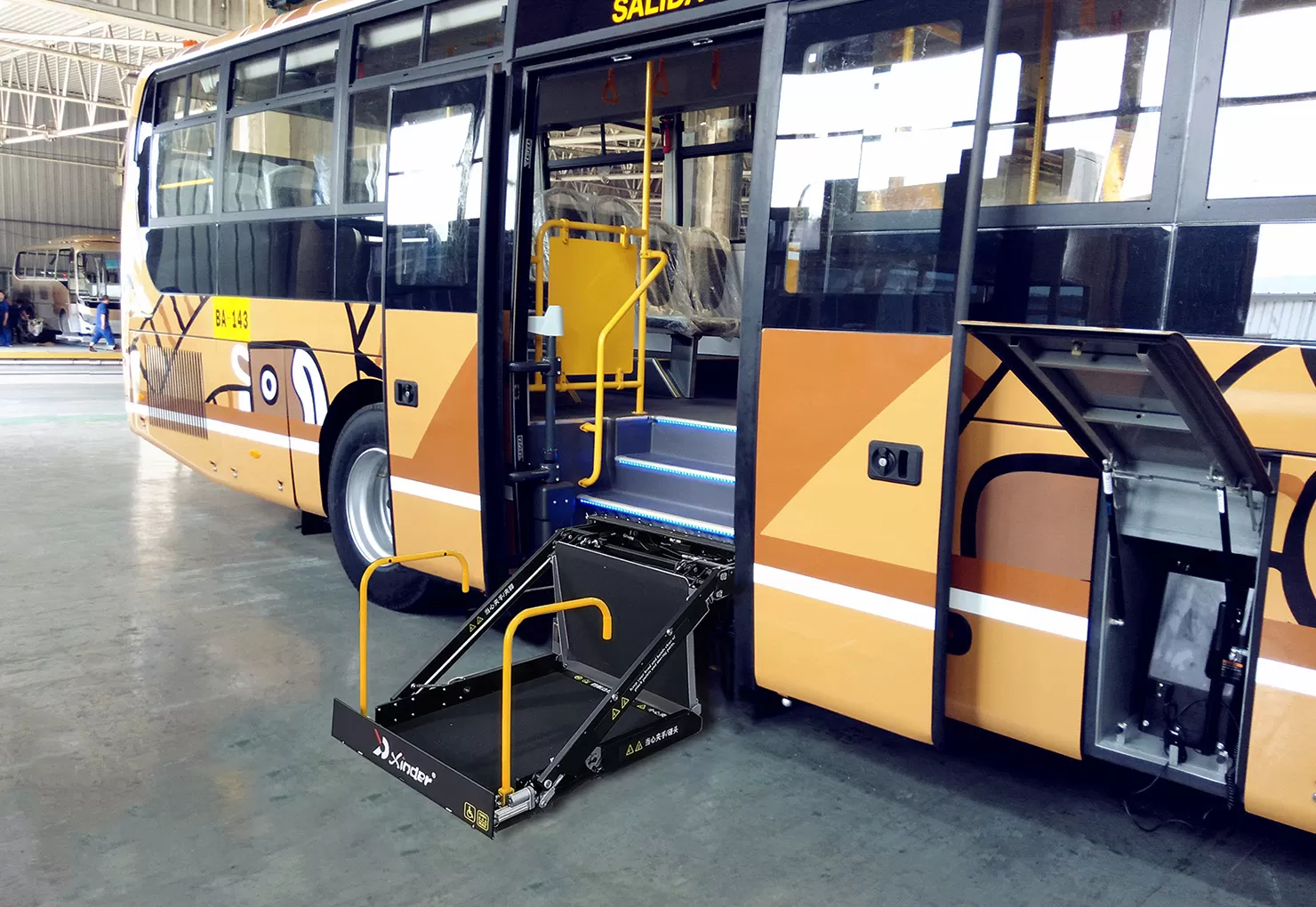

El elevador UVL-PA para sillas de ruedas está diseñado para autobuses y autocares de piso alto urbanos, proporcionando embarque/apeado seguro y conveniente para usuarios de sillas de ruedas. Instalada directamente dentro del escalón del vehículo, esta solución de ahorro de espacio discreta permanece completamente cuando se retrae, lo que garantiza un flujo suave de pasajeros mientras mantiene la accesibilidad completa de la cabina.

Certificación de seguridad

Consulta ahora

Detalle del producto

Parámetro técnico

Certificación de prueba

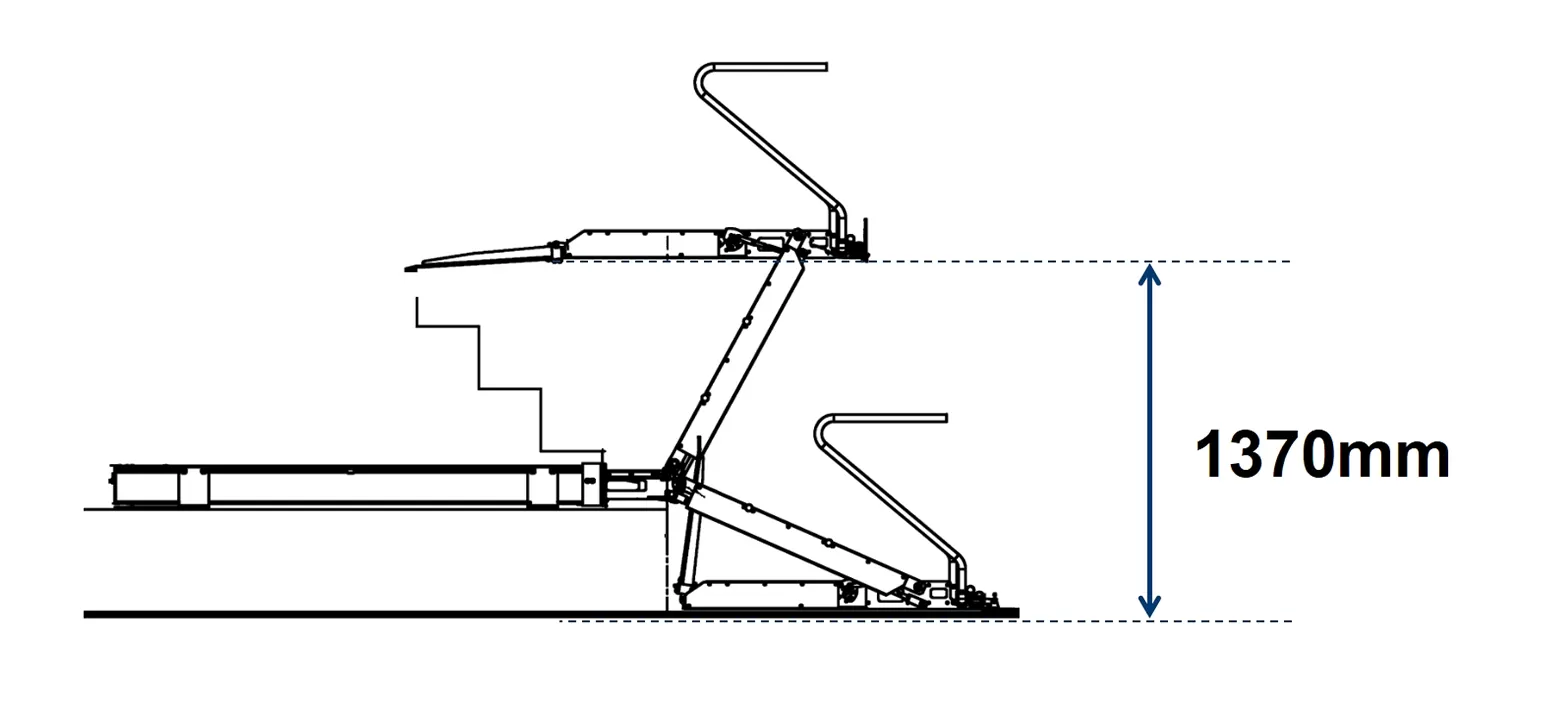

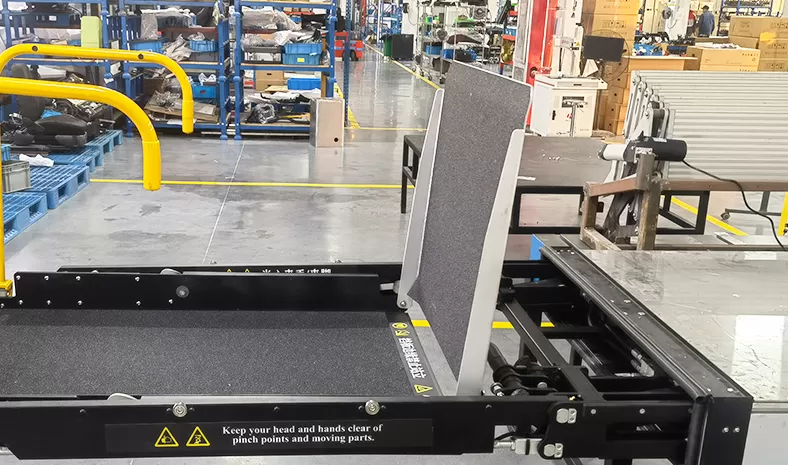

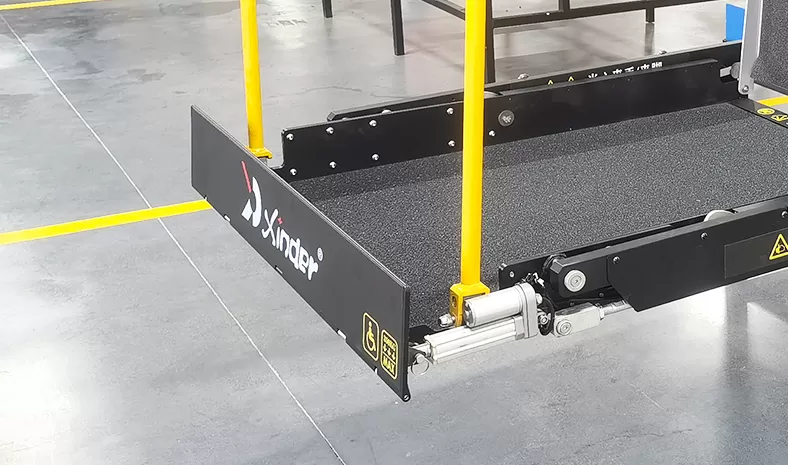

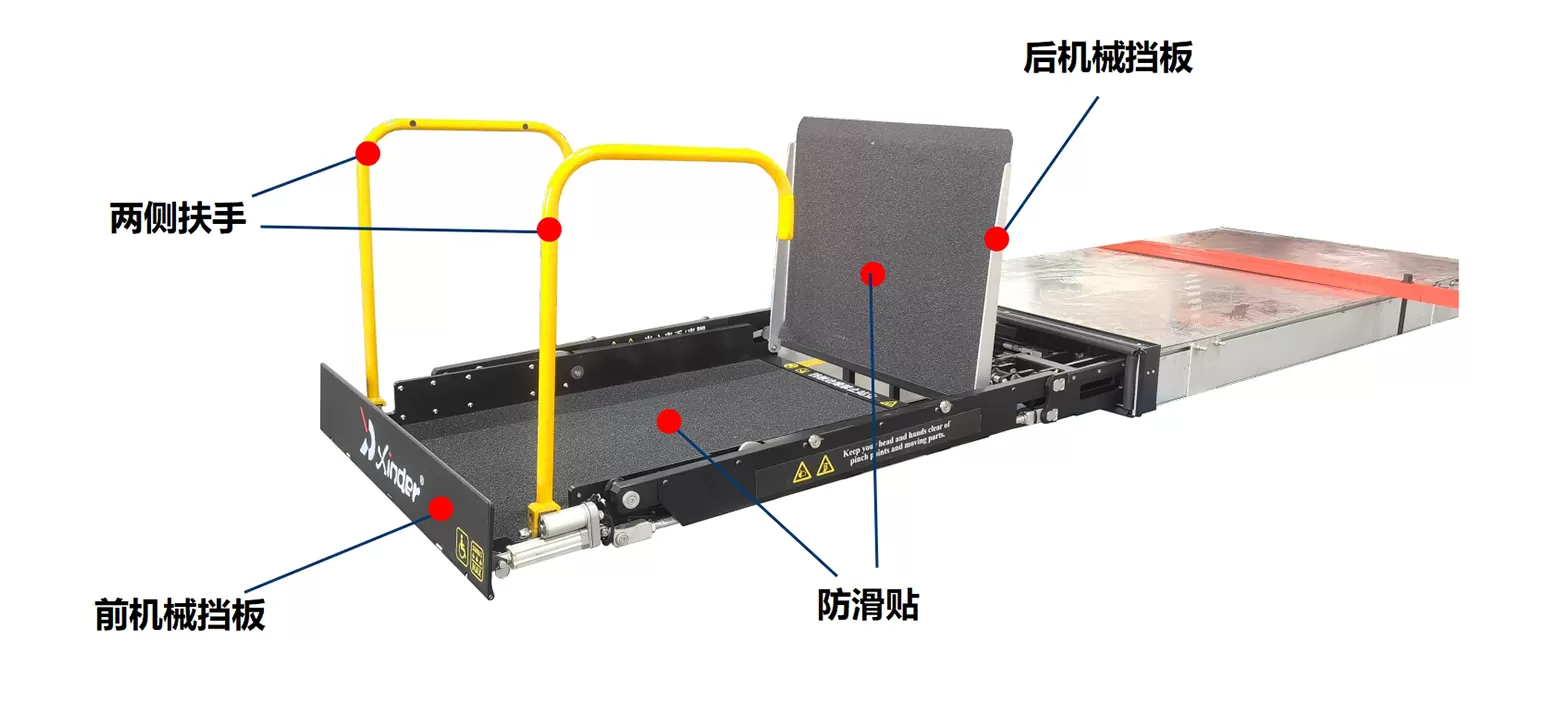

El ascensor se controla mediante un interruptor remoto de mano, con luces y alarmas de sonido durante el funcionamiento. En caso de suministro de energía insuficiente o falla eléctrica, el ascensor se puede operar manualmente en caso de emergencia. Cuenta con una plataforma antideslizante y está equipado con protectores delanteros y traseros automáticos mecánicos para garantizar la seguridad de los usuarios durante el proceso de elevación y descenso. El ascensor tiene una capacidad de carga máxima de 350Kg y una altura de elevación máxima de 1297mm. Ha sido certificado por la UE CE y EMARK.

Durabilidad:El recuento horizontal de operaciones recíprocas de entrada y salida es ≥ 10.000 veces, y el recuento de operaciones de prueba de elevación es ≥ 10.000 veces.
Alarma de sonido:Se emite un sonido de alerta durante todo el operativo para alertar al personal cercano.
Operación DE EMERGENCIA manual:En caso de falla o mal funcionamiento, la elevación se puede retraer manualmente.
Bloqueo de seguridad:Una vez que el producto está completamente retraído, está equipado con un gancho de bloqueo hidráulico para evitar que el mecanismo se deseche durante giros bruscos.
Protección del circuito:El circuito del producto está protegido de daños en casos de cortocircuito del motor o conexión de alimentación inversa.
Protección de sobrecarga:El dispositivo de elevación no puede levantar objetos de más de 375 kg del suelo.
Bajo consumo de energía:El valor equivalente actual durante la fase de sueño/estática es <0,2 mA, lo que reduce el consumo de batería.
Resistencia al agua y al polvo:IP67, y se somete a una prueba de inmersión en agua a una profundidad de 500mm. Después de dejar la fuente de agua, el producto puede funcionar normalmente.

Parámetros básicos
Tensión nominal	24V
Corriente de funcionamiento	Horizontal ≤ 3A, elevación ≤ 20A, reducción ≤ 3A
Potencia nominal	500W
Carga nominal	300kg
Velocidad/tiempo de funcionamiento	Elevación 85 ± 10 mm/s; reducción de 65 ± 10 mm/s; extensión horizontal 65 ± 5 mm/s; retracción horizontal 50 ± 5 mm/s
Peso	Mecanismo ≤ 225 KG, unidad de potencia hidráulica ≤ 25 KG, 0.5% de desviación general

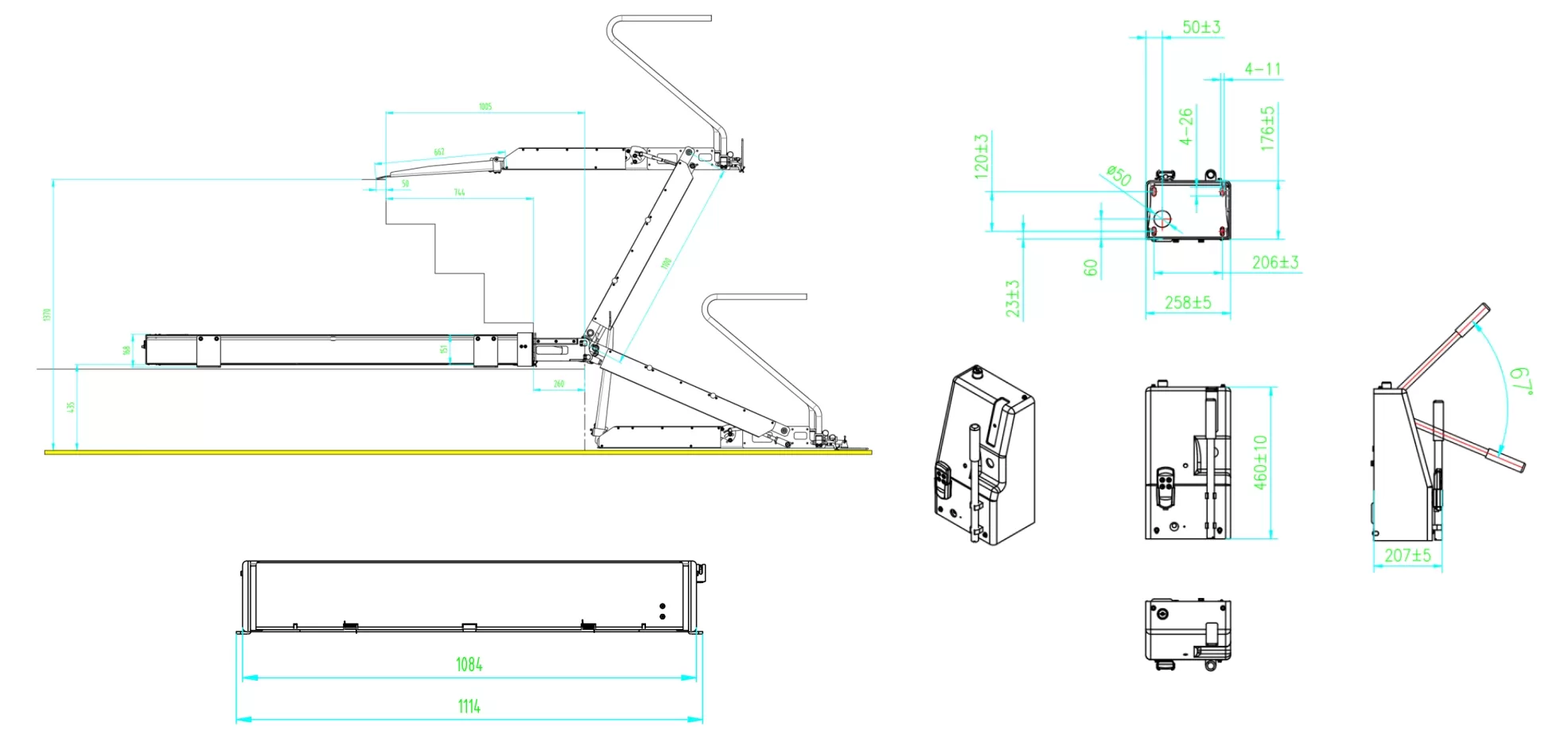

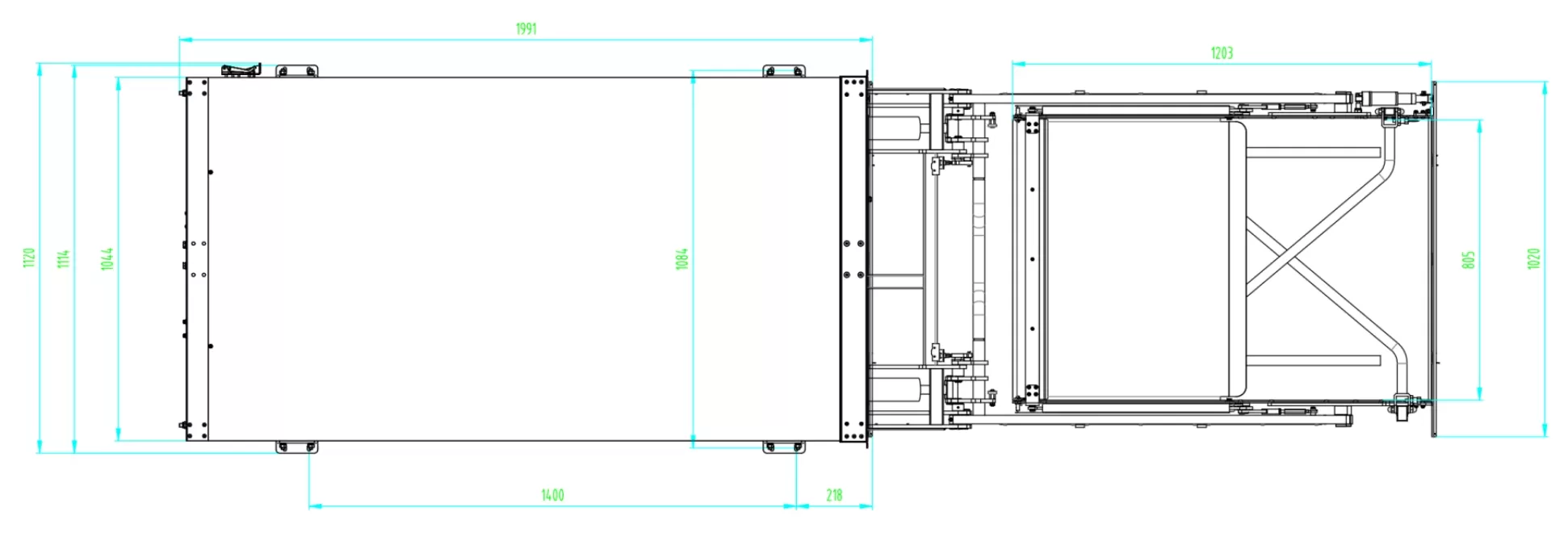

UVL-PA Wheelchair Lift (In Bus Step)

Modelo

Tamaño de la plataforma

Tamaño del dispositivo

Altura de elevación

Anchura neta de

Aleta trasera

Anchura máxima de

Extremo del movimiento del dispositivo

Anchura neta de

Puerta

Anchura neta de

Entrada de instalación

UVL-PA

1203*805

1991*1120*168

1370

800

1020

1064

1160

Artículo de prueba	Descripción
Prueba de inflamabilidad	Componentes no metálicos en el producto, tales como piezas formadas al vacío y moldeadas por inyección (excluidos los componentes eléctricos), debe cumplir con las características de combustión horizontal especificadas en GB 8410-2006 "Características de quema de materiales interiores automotrices" con un requisito de 100 mm/min.
	Las características de inflamabilidad plástica de los componentes eléctricos deben cumplir con la norma nacional GB/T 2408-2008 "Determinación del rendimiento de quema de plásticos: Métodos horizontales y verticales," donde la quema horizontal alcanza el grado HB y la quema vertical alcanza el grado V-0.
	Las características de inflamabilidad de las materias primas en el arnés de cableado también deben cumplir con los requisitos de GB/T 2408-2008, con quema horizontal que alcanza el grado HB y la quema vertical alcanza el grado V-0.
Prueba de alta y baja temperatura	De ACUERDO CON GBT 2423,1-2008 "Pruebas ambientales para productos eléctricos y electrónicos Parte 2: Prueba de métodos de prueba B: Baja temperatura/alta temperatura," El mecanismo debe colocarse en cámaras de temperatura a 85 °C y-40 °C durante 8 horas sin funcionar. Después de la eliminación, las pruebas inmediatas deben mostrar que el rendimiento básico cumple con los requisitos de diseño y funciona normalmente.
Seguridad estructural del autobús (estándar nacional)	GB 13094: 2017 "Requisitos de seguridad para estructuras de autobús", incluidos (10) sistemas de sujeción y adaptabilidad para sillas de ruedas y (11) dispositivos auxiliares de embarque.
Seguridad estructural del autobús (estándar británico)	Elevadores traseros de A1-2009 estándar británico BS EN 1756-2-2004 +. Ascensores de plataforma instalados en dispositivos con ruedas. Requisitos de seguridad. Ascensores de cola de pasajero ".
Estructura del cuerpo Estándar (UE)	ECE R107 estipula la aprobación estructural general para los vehículos de las clases M2 y M3, indicando que la pendiente de las rampas para pasajeros con movilidad reducida (3,5) entre pasillos, corredores o cualquier asiento prioritario o área de sillas de ruedas, así como la pendiente de al menos una entrada y salida o entrada/salida mixta, debe ser ≤ 8%.
